法國某化肥廠,在2023年3月不得不停機檢修。

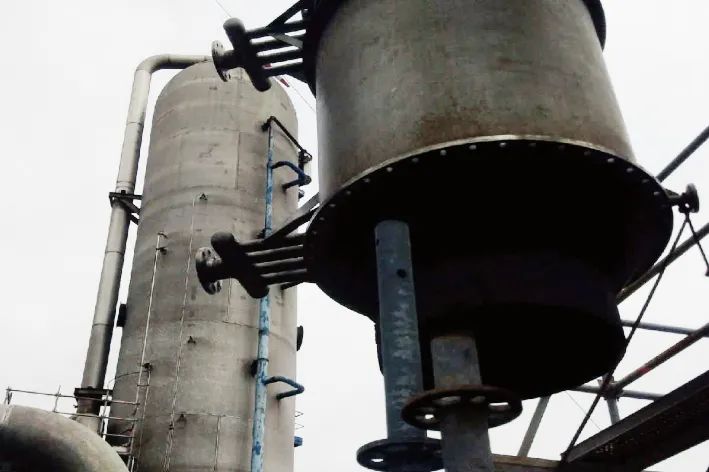

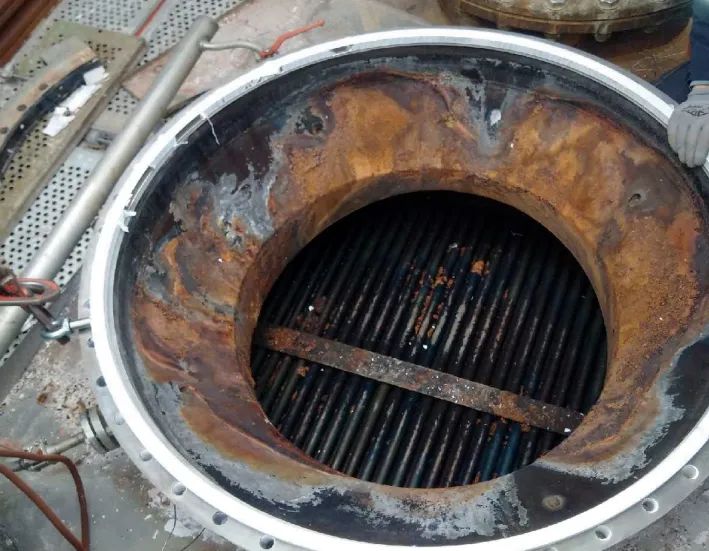

在非常重要的AZOTE制氮車間,預熱器和冷卻器連接接頭長期存在著二氧化氮泄漏。因泄漏造成的損失及維護費用,在兩年的運行中,合計約30萬歐元。
密封
定制了尺寸為1101×1148×22mm的魚骨墊,一件密封件,厚度為22mm,可能是世界最厚的墊片了!
出廠時,魚骨墊外側還設計了便于安裝使用的吊環螺栓。據負責此次密封件的安裝的KTVAS說,此次安裝要比之前密封件的安裝更簡單更容易了!
浮動預緊

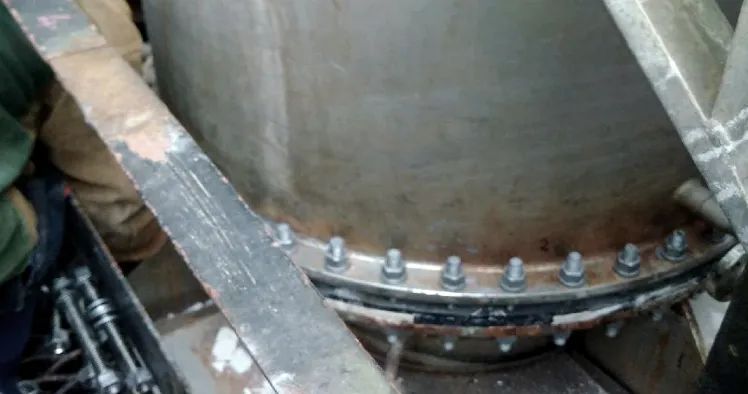

法蘭共安裝了44條不銹鋼螺栓,每條螺栓配置了4片AIGI 693FG預緊碟簧,上下各兩片。
這種方案,可以在溫度變化、啟動或停機造成的壓力變化或密封軟材料發生蠕變時提供補償,保持法蘭面的恒定載荷。
潤滑
采用AIGI 865特種防卡劑進行潤滑。
有效的潤滑,可以減少預緊力損耗,防止高溫高壓工況下的卡咬。
安裝指導

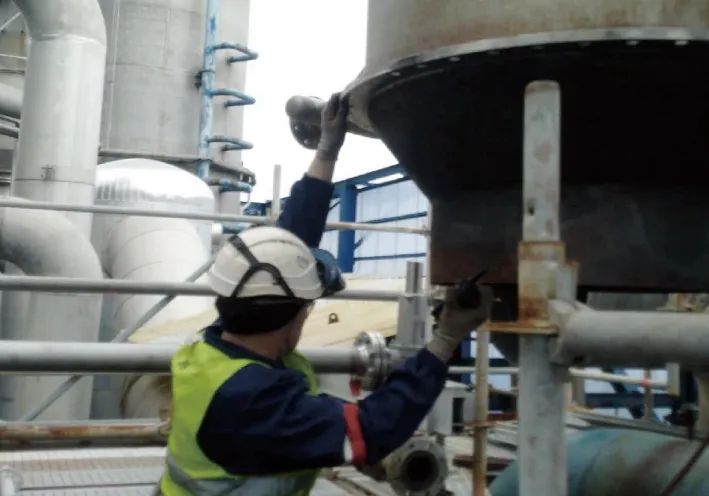

安裝頂蓋時,在未擰緊前,東南西北四個方向的法蘭之間的平均間隙為21.8mm。
按安裝要求均勻擰緊后,檢查所有桿件的最終扭矩均為290Nm。法蘭間隙在20.25和20.4mm之間,即西側的加熱器間隙為20.4,東側的加熱器的間隙為20.25,總體有0.15mm偏差,實際偏差小于 0.4mm偏差要求。
